求维修电工符号大全哪位老师知道的话可以帮一下小弟给发过来。

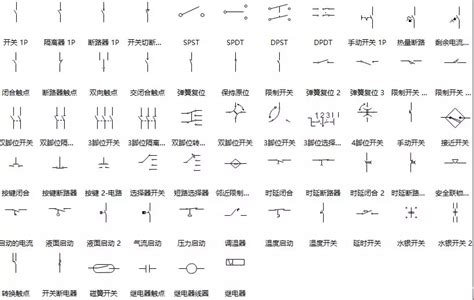

电气符号大全
(
如果能找到图更好
)
导线穿管表示
SC
焊接钢管
MT
电线管
PC
PVC
塑料硬管
FPC
阻燃塑料硬管
CT
桥架
MR
金属线槽
M
钢索
CP
金属软管
PR
塑料线槽
RC
镀锌钢管
导线敷设方法的表示
DB
直埋
TC
电缆沟
BC
暗敷在梁内
CLC
暗敷在柱内
WC
暗敷在墙内
CE
沿天棚顶敷设
CC
暗敷在天棚顶内
SCE
吊顶内敷设
F
地板及地坪下
SR
沿钢索
BE
沿屋架，梁
WE
沿墙明敷
灯具安装方式的表示
CS
链吊
DS
管吊
W
墙壁安装
C
吸顶
R
嵌入
S
支架
CL
柱上
SR
沿钢线槽
BE
(
沿屋架或跨屋架
)
CLE
沿柱或跨柱
SC
穿焊接钢管敷设
MT
(
穿电线管敷设
)
PC
穿硬塑料管敷设
FPC
(
穿阻燃半硬聚氯乙烯管敷设
)
CT
电缆桥架敷设
MR
金属线槽敷设
PR
塑料线槽敷设
M
用钢索敷设
KPC
(
穿聚氯乙烯塑料波纹电线管敷设
)
CP
穿金属软管敷设
DB
直接埋设
TC
电缆沟敷设
导线敷设部位的标注
AB
沿或跨梁（屋架）敷设
BC
暗敷在梁内
AC
沿或跨柱敷设
CLC
暗敷设在柱内
WS
沿墙面敷设
WC
暗敷在墙内
CE
沿天棚或顶板面敷设
CC
暗敷在屋面或顶板内
SCE
吊顶内敷设
F/FC
地板或地面下敷设
（备注：
待确定）
XP
插头
电工的表示符号?
电工符号大全 http://wenku.baidu.com/view/fc45381d59eef8c75fbfb322.html
电工图形符号代码
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW连接片 XB
插头 XP
插座 XS
端子板 XT
电线,电缆,母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预告音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关,辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPA,YA
电动执行器 YE发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈,电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器,变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC光电池,热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1,BK
液位测量传感器 BL
温度测量传感器 BH,BM
谁能给我做一个电工上常用的符号、字母表啊?并解释…
I=电流 使用的计量基本单位为安培=A U=电压 使用的计量基本单位为伏特=V P=功率 使用的计量基本单位为瓦特=W AC指的是交流电 DC指的是直流电 R=电阻 使用的计量基本单位为欧姆=Ω L=电感 使用的计量基本单位为亨=H C=电容 使用的计量基本单位为法拉=F 电学中使用的符号很多很多啦,以上这些是最初需要熟记无误的.我知道的很少,只是为了做个任务哦,
有没有电工符号图解及标注的意思
请购一本《工厂供电》和《工厂电气控制设备》,这样就大部分线路和电气符号就全有了
请高人给以明示我是初学电工,这些符号我不明白,以下全是:
ALE表示应急照明配电箱、PC表示塑料穿线管、LC表示、AP表示动力配电箱、AL表示照明配电箱、EPS表示消防应急电源、KT表示时间继电器、ATSE是双电源自动转换开关、PT是电压互感器、WP是动力回路.
电工符号表麻烦给发个
单极控制开关SA 容断器FU 单相变压器TC 三相变压器TM 信号灯HL 照明灯EL 插头XP 插座XS 电抗器L 电动机M 线圈KA 复合按扭急停按扭SB
求电工符号大全?
http://wenku.baidu.com/view/84990008763231126edb1152.html 看看这个吧,我发过来了
电工电气符号
此符号为压敏电阻.希望帮到你
电工常用符号用什么字母表示？
在中国大陆地区，字母L代表火线，L是英文单词LINE的简写，线为红色；字母N代表零线，是英文单词NEUTRAL的简写，线颜色是蓝色；还有一条黄绿相间（俗称花线）表示地线，用PE表示。
电工用的 （硬，软）铜心线的符号字母分别是：
1、硬铜心线：
BVV–聚氯乙烯绝缘和护套铜心线
BV–聚氯乙烯绝缘铜心线
BX–橡皮绝缘铜心线
2、软铜心线：
BVR–聚氯乙烯绝缘铜心软线，
RHF–氯丁橡套铜心软线。
氧舱电线常采用BV，BX，RV，RVV系列电线，其中：
BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。
BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。
RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。
RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移动和弯曲的场合。
扩展资料：
导线：产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件。
主要材料：导线是导电线芯的简称，用铜、铝、铜包钢、铜包铝等导电性能优良的有色金属制成，以光导纤维作为导线。有裸铜线、镀锡线;单支线、绞线;绞后镀锡线。
绝缘层：是包覆在导线外围四周起着电气绝缘作用的构件。
即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面，导体上具有的电位(即对周围物体形成的电位差、即电压)能被隔绝，即既要保证导线的正常传输功能，又要确保外界物体和人身的安全。 导线与绝缘层是构成线缆产品(裸电线类除外)必须具备的两个基本构件。
主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡胶，纸，云母带
填充结构：很多电线电缆产品是多芯的，将这些绝缘线芯或线对成缆(或分组多次成缆)后，一是外形不圆整，二是绝缘线芯间留有很大空隙，因此必须在成缆时加入填充结构，填充结构是为了使成缆外径相对圆整以利于包带、挤护套。
区分
1、用颜色区分：在动力电缆中黄色绿色红色分别代表A相B相C相（三相火线）蓝色代表零线，黄绿双色代表接地线。
2、用电笔区分：火线用电笔测试时氖管会发光，而零线则不会。
3、用电压表区分：不同相线（即火线）之间的电压为线电压380V，相线（火线）与零线（或良好的接地体）之间的电压为相电压220V，零线与良好的接地体的电压为0V。
