免费的电气绘图软件(免费的电气绘图软件用哪个好)

电子电路画图用哪个免费软件好

multisim10 protel99se proteus这三款都是免费的. 个人觉得multisim10比较容易上手,这个软件用来仿真是很不错的,初学者主要是找到你要放置的原件,连线也很简单,并不复杂,这款软件的分析功能也很强大.安装的时候稍微有点儿复杂,得稍稍破解一下,网上都有说明,实在不行装multisim7这个好装. protel99se是市面上通用的,很多公司也用,比如你要是做印刷电路板人家一般只认protel99,当然有的地方DXP04也可以.学这个最好得有个教程,我用这个至今没找到怎么仿真,不过用好了是很好找工作的. proteus主要是用于单片机的仿真,当然分析电路也可以,不过个人觉得不如第一款.

有没有什么电子电工绘图的软件？？

绘图助手是一款方便实用的绿色绘图软件，无需安装，可以直接运行。1

绘图助手主要是用来绘制各种简单的图形，包括电路图，流程图，各种数学图形，曲线图，甚至可以绘制一些物理图形和化学试验图形。软件已注册.

　　使用提示：

1.一般情况下，点击鼠标只可以选中一个物体。如果在点击的同时按住Shift键，就可以进行多选。

2.一幅图形绘制完成后，如果希望将图形插入到文档编辑程序中，可以点击菜单“文件”-﹥“导出”，就可以将图形保存为位图格式。还有一个更加方便的方法是点击工具栏中的“以位图格式复制到剪贴板中”按钮，然后切换到文档编辑器，粘贴即可。

3.在绘制电路元件时，如电阻，按下空格键可以对所要绘制的元件进行旋转。对另外的一些元件，如三极管，按下‘X’键或‘Y’键，则可以进行水平或垂直旋转。

4.绘制各种直线时，按下Shift键可以绘制水平、垂直或45度的线。

5.双击某个物体一般会弹出设置该物体各种属性的对话框。在某一物体被选中的情况下，按回车键有同样效果。

6.如果同时打开多个文档进行编辑，可以通过按Ctrl+Tab在不同的文档间进行切换，也可通过菜单“窗口”-﹥“下一窗口”进行切换。

7.由于工具栏较多，占据较大的屏幕面积，您可以通过菜单“视图”将您所不需要的工具栏隐藏。

8.本软件的注册码是和您所使用的计算机有关的，您的注册码和其它用户的是不一样的，因此不要将您的注册码告诉其它用户，也不要试图输入其它用户的注册码。

9.本软件支持批量操作：您在打开文件时，可以按住Shift键选择多个文件同时进行打开。您在保存文件时，可以选择菜单命令“文件”-﹥“全部保存”，或者使用快捷键Ctrl

+ Shift + S。您在关闭文件时，可以选择菜单命令“窗口”-﹥“全部关闭”。

10.当您选中某个物体时侯，您可以使用四个方向的箭头键来细微地移动它。如果当前没有任何被选中的物体，四个箭头键的功能是移动视图。

http://www.xuehi.com/docs/103772.html

哪位朋友帮我找找有关电工制图软件,免费的.谢谢了

美图秀秀免费的很简单很好用 http://www.meituxiu.com/252779977_%B1%A6%B1%B4%F5u%85%9A%A1%A2.html

求助一款好的电气绘画软件免费的

cade_simu电气仿真软件很好

电气制图什么软件好些？

最佳答案理正电气CAD Build 20612 免费注册版

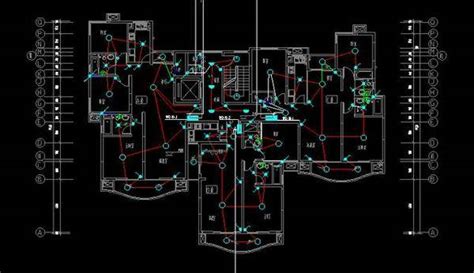

主要用于绘制电气施工图、线路图及各种常用电气计算。主要内容包括：电气平面图、系统图和电路图绘制；负荷、照度、短路、避雷等计算；文字、表格；建筑绘图；图库管理和图面布置等。平面图中导线绘制采用设置多种导线宽度和以线色代线宽的方式；自动布灯命令可以一次完成布灯、以照度确定灯具功率和对灯具进行标注等多项任务；房间复制命令可以将一个房间中已布好的设备、导线等复制到另外一些形状相似但大小不同的房间。在平面图中能够利用设备和导线的标注信息自动生成设备材料统计表。设置专用的造设备和元件图块的功能，供用户自制图块入库。系统图的绘制、标注与系统负荷计算有机结合。在系统图绘制时嵌入默认数据。对系统图标注修改嵌入的数据，进行负荷计算时可自动搜索这些数据进行计算。生成的表格由一些独立的线条组成，便于编辑；同时又能在这样的表格中方便地写入和编辑文字。搜索到的材料信息不仅能写入程序预制的表格，也能写入用户自制的表中。
