天正电气设计软件,天正电气设计软件8.0

天正电气的软件

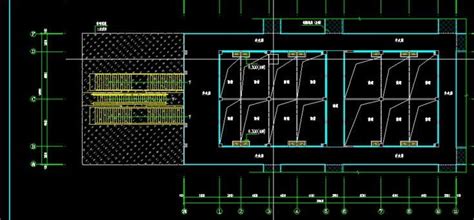

平面设备布置时，设备输出界面采用了浮动式窗口结合动态预演，所见即所得。多种布置方式如：【弧线均布】【两点均布】【矩形布置】【扇形布置】【沿线单布】【穿墙布置】等（如右图→左侧菜单部分）满足实际绘图的各种需求布置动照平面设备，最后进行自动接线，在很大程度上提高了工作效率。特别值得一提的是，各种沿墙命令在各种条件下都可得到您满意的插入角度。此外，还提供【设备替换】、【设备旋转】等丰富的编辑工具，可针对于整张平面图所有同名设备进行修改，并且所连导线可智能做相应位置调整。

天正电气8将平面图分为普通照明、应急照明、动力、消防、通讯5个层，另外还提供4个备选导线图层，用户在可根据自己的需要定制图层。天正电气7可以支持用户自定义的图层名称。利用【图层管理】可通过层切换使强、弱电平面图绘制在同一条件图上；提供图层操作简化命令，如：“11”只关选择层，并可通过自定义工具条的功能来修改简化命令。系统预定义各层导线的宽度、颜色、默认标注、线型（包括避雷，广播，TV等特殊线型），用户可根据个人习惯配置。

天正电气8支持LINE作为导线，使用CAD命令（格式刷）实现将普通LINE、PLINE刷为天正导线；【特性匹配】还可以实现对导线及设备的信息匹配。新增【线型管理】实现自定义线型功能，可以定制、修改、删除各种带文字线型，可随初始设置一起保存。此外，还提供“编辑导线”“导线置上”、“导线圆角”、“断导线”、“导线连接”等丰富的编辑工具。导线编辑命令，可针对于整张平面图所有导线的颜色、宽度、线型、标注进行修改；天正电气8可以双击某导线实现对该导线所有信息的修改。

标注与材料统计所依据的设备数据可在【设备定义】命令中整体赋值所有设备均提供可扩充信息库，动态标注简单明了。采用自定义对象技术使标注成为一个整体，修改、拖拽非常方便。天正电气可绘制各种一次、二次接线图及弱电系统图。

TElec8提高了智能化自动生成水平。既可自动绘制照明系统、动力系统这样的标准方案，也可自动绘制用户自定义配电箱系统图（上图）以及低压单线系统图（下图）。特别推荐使用的【系统生成】命令可从平面图自动生成系统图并可根据用户的选择实现每条回路不同的功率因数和需用系数，自动计算电流，并将各回路的相关数据用表格的方式直观的展现给用户；各回路数据修改直观、方便，用户可选择平衡相序，进行负荷计算；在绘制系统图的同时还会完成对整个系统的标注。TElec8还提供有线电视和消防弱电系统图的自动生成及材料统计功能。此外，系统提供的【元件插入】【替换】【移动】【复制】等一系列编辑工具，令您繁重的绘图变得轻松、自由。天正电气8提供全面的电气计算功能，适用于建筑电气设计。包括：逐点照度、照度计算（利用系数法）、负荷计算、无功功率补偿、高压短路电流计算、低压短路电流计算、继电保护计算、电压损失计算、年雷击次数。

其中

【逐点照度】可计算空间每点照度，显示计算空间最大照度、最小照度值。支持不规则区域的计算，充分考虑了光线的遮挡因素，可绘制等照度分布曲线图，输出Word计算书。

【照度计算】采用利用系数法，可根据房间面积和要求的平均照度计算应布灯具数量，并根据计算结果核算功率密度；既可选多种灯具种类和众多灯具型号，也可根据灯具光强由用户自定义灯具。

【电压损失】可计算多负荷点条件下供电线路的电压损失，也可根据电压损失值反算线路长度。

【短路电流】计算模块用于计算供电系统的短路电流。

【无功补偿计算】用于计算工业企业中的平均功率因数。

【负荷计算】需要系数法，既可以从自动生成的系统图中读取数据进行计算；也可以由用户手动输入各级线路数据，进行三相平衡负荷计算，自动计算“无功补偿”，及进行变压器选型。各计算结果均可出WORD或EXCEL计算书文件进行保存。可方便绘制多层桥架及三维支吊架，绘制过程中自动生成弯通、三通、四通、变径等构件，可自动生成垂直段桥架及相应垂直构件，桥架各部分构件相互关联，拖动一部分其余相关连部分随之联动，可自动进行桥架标注，自动编码以及构件统计。

快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑，配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图。

支持用户任意搭建主接线系统图及阻抗图，并可由主接线图自动转换阻抗图，通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流；同时计算多个短路点的短路电流（三相短路电流及不对称短路电流计算），计算结果可生成CAD表格和WORD计算书，整个计算过程无需进行星角转换、无需人工查表，智能化的数据处理方式极大提升了计算效率及精度。

可自由绘制避雷针、避雷带，绘制接地线、接地极。对于天正建筑条件图，可自动生成避雷带。【滚球避雷】支持多针（线）二维、三位避雷，移动避雷针（线）其二维、三维保护区域随即更新，可任意编辑、修改避雷针（线）参数。通过绘制PL线的建筑物外轮廓，并可对其赋高度值，查看建筑物避雷三维状态图，同时可查看任意针（线）的三维保护范围。【年雷击数计算】用来计算建筑物的年预计雷击次数。

具有图标与文字菜单项的屏幕菜单，新式推拉式屏幕菜单支持鼠标滚轮滚动操作，层次清晰，最大级数不超过3级。智能化右键菜单，智能感知激活对象类型，动态组成相关菜单并自动提示各项功能，菜单编制格式向用户完全开放。

特有的自定义的工具条，用户可以随意生成个性化配置，并可定义各操作的简化命令，适合用户习惯。 TElec8【在线帮助】和【在线演示】使用户上手更容易！电气常用规范查询电子手册，提供常用的导线载流量、穿管直径等数据信息，边绘图边查阅，甩掉图板的同时甩掉设计手册。同时提供超值建筑规范查询和电气规范查询，以HTML帮助形式内置几十本常用电气工程设计规范和常用建筑法律条文。
