怎样把电气符号导入CAD?最好能直接导入不用加入块!本人用是AutoCAD 2014
在网上下载图块 在cad安装文件内直接到fonts

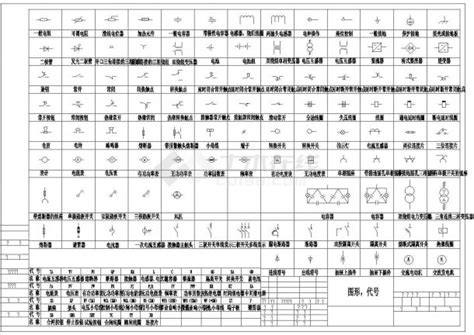

cad中别人做好的电气图库符号如何插到自己的图中
cad中别人做好的电气图库符号插到自己的图中方法有:1.利用复制、粘贴命令即“ctrl+c”“ctrl+v”将电气图库符号插入到自己的图纸中.2.利用W(WBLOCK写块)命令将电气图库符号做成“块＂,然后在自己的图纸中插入块即可.写块、插入块这种方式在保存重复使用且希望以图的形式插入的标准图形时经常使用.相对复制粘贴的优势是可以设置插入几点,更容易定位,而且可以作为自己的图库多次反复使用.
CAD2007中怎么输入那些电气符号,例如交流符号、温度摄氏等等这些符号.是在文字输入里面输入这些符号.
我可以给一个字体你,你也可以自己下载,Tssdeng.shx Hztxt.SHX 将文字样式在WORD里输入,粘帖到CAD里
如何添加电气符号
线号在电工接线,后期调试过程中是非常重要的,不知道有没有标准,我一般是这样,电源L开头,逐级沿L后左边加连续数字,PLC部分I,O开头,8进制,电机,UVW开头,控制线路1开头顺序添加.电气版CAD可自动添加线号.
中望cad 插入电路图符号,例如电阻,半导体……
这是需要把电路图符号提前做好“块”,在需要用的时候直接插入皆可以了.你可以下载一个天正电气绘制软件,这个软件很小的它是以CAD为载体的,是专门会电路,管道用的,很方便.
怎样将电气图库导入到cad2010中去????
不管是什么图纸 只要格式后缀是dwg cad就能打开 所以你把后缀改成dwg格式
CAD可以插入电路符号的那个面板怎么调出来啊
在格式菜单中的选项板里面
可以在CAD工具里保存各种电器符号么?下次要画图的时候方便直接从图库里选?不晓得CAD有此功能么?
可以,用块功能保存为块存在电脑硬盘上,需要时用插入块功能
谁能告诉我AUTO CAD 2010中的电气符号插件怎么调出来
ctrl+2,出现 设计中心 的文件夹 标签里找到 autocad 的安装目录 找到samples 文件夹,里面有很多紧固件 之类的 标准件, 也有电气元件如 二极管,电容的图,点右键插入块,在图纸上点一下 就可以到图纸上去了
怎样在CAD中进行绘制电气版图纸
CAD也有电气版本的比如auto cad electrical 2008(电气专业版) 或者直接下载Eplan电气原理图软件,这个用的比较多,电驴上有,CAD电气版的也能找到 再不行你可以下载个天正电气的电路图软件,它是基于Auto CAD 的
