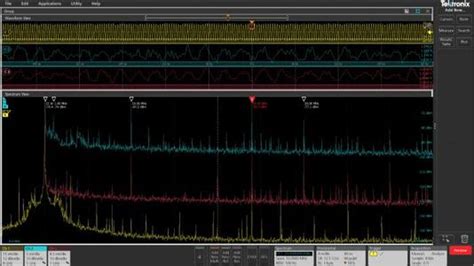

如何使用FFT分析音频频谱
FFT是快速傅里叶变换,它是频谱分析的一种重要工具,例如,在处理过程中使用了快速傅立叶 变换FFT,因此用平均周期图法计算功率谱密度函数估计是非常迅速的
哪位高手讲解一下multisim的频谱分析仪怎么用啊？（莫复制粘贴）
multisim频谱分析仪不需要特别复杂的操作。
1、把被测信号与仪器内的基准频率、基准电平进行对比。因为许多测量的本质都是电平测试，如载波电平、A/V、频响、C/N、CSO、CTB、HM、CM以及数字频道平均功率等。
2、波形分析：通过107选件和相应的分析软件，对电视的行波形进行分析，从而测试视频指标。如DG、DP、CLDI、调制深度、频偏等。
扩展资料
在量测高频信号时，外差式的频谱分析仪混波以后的中频因放大之故，能得到较高的灵敏度，且改变中频滤波器的频带宽度，能容易地改变频率的分辨率，但由于超外差式的频谱分析仪是在频带内扫瞄之故，因此，除非使扫瞄时间趋近于零，无法得到输入信号的实时（Real Time）反应。
因此，如果我们想得到一个与实时分析仪性能相同的过热光谱分析仪，它的扫描速度会非常快。如果扫描时间小于中频滤波器的时间常数，就不能得到正确的信号幅度。这就是为什么要提高频谱分析仪的频率分辨率，得到准确的结果。
参考资料：百度百科-频谱分析仪
用GoldWave怎么看频谱
goldwave作人声全步骤及去躁教程！
gold wave做人声全步骤及去噪教程！
现在大部分朋友做人声都用cool edit这个软件，因为去噪效果比较好。我觉得gold wave这个软件也有优秀的地方，如果用的好效果也不差。而且我相信有好多朋友现在还在用这个软件，下面我就把我在使用过程中的心得和大家交流一下，和以前别的朋友发表的教程不太一样：
首先用软件打开你想要做的歌，用鼠标选出你想要做成铃声的部分（要看好呦，不能大于1分6秒，也就是铃声不能大于260k不然手机放不下），选好后查看选定部分如果你想让铃声声音大一些可以提高音量，但不要太高不然就没法听了。选好后点击复制–新建
因为16和弦的机子只支持到8000MHZ，然后点击编辑-粘贴到文件开头
我觉得用采样要比windows录音机转换效果好这时有时软件会显示“不能读取内存”没关系，可以把选定的部分加长一些试试但你要记得你想要的铃声是从哪里开始的，在后面重新选定就行了。打开粘贴后的文件播放，你会听到有沙沙声，因为这个和铃声已经差不多了。下面对它进行处理，点降噪按钮对其降噪
降噪指数不要太大不然做出来的铃声发闷，根据歌曲本身不一样一般把握在10%-30%之间，大家灵活掌握。我用到了参数均衡器
第一项适当加大，我也不知道具体是干什么用的，但对音量加大有好处。另外我还用到了混音这项功能，可以在不损失音效的情况下把音量提高一点，也不能太大不然会出现回声的一般百分之十几就好了。有时别的功能我也用一些，但本身不懂所以不能详细介绍，大家多尝试吧。对文件修改完毕后另存为一个文件
一定要存为16位单声。然后把存好的文件拖拽到我们的wav-mmf工具中点ok
你想要的铃声已经出来了。听听是不是比直接用windows录音机转换的效果要好一些呢？如果你还不满意的话可以把转成铃声之前的wav文件再进行去噪。
以上是我个人的一些心得，希望大家有什么好的办法多拿出来交流。
ADS怎么做频谱分析?
用谐波平衡法,HB仿真.
各位大师们都说新手调EQ需要配合频谱分析仪使用!我想求解具体频谱分析软件的用法??
频谱分析软件需要声卡和测试话筒,用粉红噪声做音源,看音箱曲线是怎么样的,然后你想怎么拉EQ就是你的事了.
如何使用频谱分析仪
1．指导
(1)AT5010频谱分析仪测量幅度为：-100dBm–+13dBm，即：信号强度达到最高的一条水平刻度线时，此信号的幅度为-27dBm，每下一大格减10dBm。如果频谱分析仪上的40dB衰减器全按下时，此时最高水平刻度线幅度为+13dBm(-27dBm+40dBm)。
(2)手机有些信号测试点可以直接用高频电缆连接频谱仪进行测量。但有部分测试点因为存在阻抗匹配的问题，不能直接测量，可选用安泰AZ530-H高阻抗探头，探头输入电容为2pF，阻抗极高，可以直接定量测量手机上任何射频信号不会对被测电路有任何影响。AZ530-H高阻抗探头本身有20dB(典型值)的衰减，因此用其作定量测量时，要在其直接读数上加20dB。
2．操作
用频谱分析仪测量手机的射频信号比较方便，例如，测量爱立信T18第二中频信号(6MHz)时，可按以下方法进行。
(1)打开频谱分析仪，调节亮度和聚焦旋钮，使屏幕上显示的光迹清晰。
(2)调节扫频宽度选择按键(SCANWIDTH)按键，使1MHz指示灯亮，表示每格所占频率为1MHz。
(3)调节中心频率粗／细调调节旋钮，使频标位于屏幕中心位置，所指频率为6MHz。
(4)将频谱仪探头外壳与T18电路主板接地点相连，探针插到第二中频滤波器的输出端，在电流表指针摆动时观察频谱仪屏幕上是否有脉冲式图像，正常情况下，当电流表指针摆动时，有脉冲图像出现在6MHz频标位置。
再如，用频谱分析仪测量诺基3310功放输出信号的频谱，可按以下步骤进行测量。
(1)打开频谱分析仪，调节亮度和聚焦旋钮，使屏幕上显示清晰的图像。
(2)调节中心频率粗／细调调节旋钮，使频标位于屏幕中心位置，显示屏显示频率值为900MHz。
(3)调节扫频宽度选择按键(SCANWIDTH)按键，使10MHz指示灯亮，表示每格所占频率为10MHz。
(4)将频谱仪外壳与3310主板接地点相连，控针插到功放块的输出端，并拨打“112”，观察电流表摆动的同时观看频谱仪屏幕上有无脉冲图像，正常情况下，在900MHz频标附近会出现脉冲图像，但幅度会超出屏幕范围，可以按衰减按键，使图像最高点在屏幕范围内。
(5)标记按钮(ONOFF)：当标记按钮置于OFF(断)位置时，中心频率(CF)指示器发亮，此时显示器读出的是中心频率，当此开关在ON(通)位置时，标记(MK)指示器发亮，此时显示器读出的是标记的频率，该标记在屏幕上是一个尖峰。
(6)标记旋钮(MARKER)：用于调节标记频率。
(7)LED指标灯：闪亮时表示幅度值不正确。这是由于扫频宽度和中频滤波器设置不当而造成幅度降低所致。这种情况可能出现在扫频范围过大时(相对于中频带宽(20kHz)，或视频滤波器带宽(4kHz))，若要正确测量，可以不用视频滤波器或者减小扫频宽度
怎样用MATLAB分析 Sa（50*pi*t）的频谱（麻烦写下程序，急求。。。谢谢啦）
fs=1;%设定采样频率
N=100;%采样点数
n=0:N-1
t=n/fs;
f0=10;%设定正弦信号频率
x= Sa（50*pi*t）%生成正弦信号
figure(1);
subplot(2,3,1);
plot(t,x);%作正弦信号的时域波形
xlabel(‘t’);
ylabel(‘y’);
title(‘正弦信号y=0.5*pi*t时域波形’);
grid;
%进行FFT变换并做频谱图
y=fft(x,N);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)’*fs/length(y);%进行对应的频率转换
figure(1);
subplot(2,2,2);
plot(f,mag);%做频谱图
xlabel(‘频率(Hz)’);
ylabel(‘幅值’);
title(‘正弦信号y=0.5*pi*t幅频谱图N=100’);
grid;
ansoft能进行定子电流的频谱分析吗??如何操作!!
当然可以,用13或者14,result右键perform FFT很容易的
cool edit频谱分析器怎么查看指定的频率范围
点一下那个线性查看就OK的了
Labview怎么实现频谱分析数据指定目录保存
我学的也不是很多,但对于你这个问题,双击后面板的测量文件控件,然后设置一下可以选择存储路径的
