软件系统架构图,软件系统架构图怎么画

系统架构图如何画?有什么原则和步骤.|?

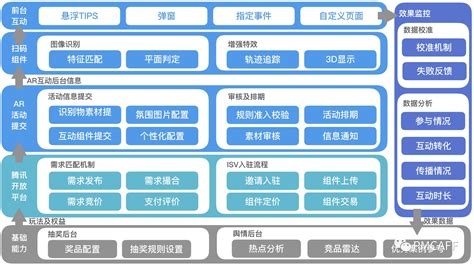

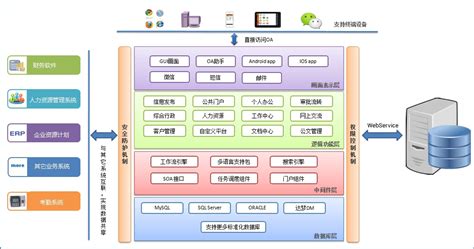

现在系统架构图,我看到千奇百怪都有.其实可以大体分为网络系统,软件系统,和硬件系统. 估计你主要是说软件系统,那么主要的模块画出来,模块的调用关系画出来,模块的层次画出来.主要的输入输出画出来,就行了.

系统架构图的类别

逻辑架构图、部署架构图、运行架构图、网络架构图，再加上一个数据架构图，称为架构5视图或4+1视图，为什么有那么多视图呢，是因为架构不是那么简单那么容易理解的，不同人不同角度会有不同的看法，5个视图差不多就是同一个事物的5种看法吧。至于架构的意思、区别，我就不打字了，从其它地方弄了一个过来，供参考：

5视图法可以帮助软件架构师以不同的视角对软件的各个方面的属性：功能需求，约束，运行期质量属性，开发期质量属性。

1、逻辑架构：逻辑架构关注功能，不仅包括用户可见的功能，还包括为实现用户功能而必须提供的“辅助功能模块”——。

2、开发架构：开发架构关注程序包，不仅包括要编写的源程序，还包括可以直接使用的第三方SDK和现场框架、类库，以及开发的系统将运行于其上的系统软件或中间件。关注编译时刻的静态依赖关系。

3、运行架构：运行架构关注进程、线程、对象等运行时概念，以及相关的并发，同步，通信等问题。运行架构关注运行期间各个单元的交互。

4、物理架构：物理架构关注“目标程序及其依赖的运行库和系统软件”最终如何安装或部署到物理机器，以及如何部署机器和网络来配合软件系统的可靠性，可伸缩性等要求。

5、数据架构：数据架构关注持久化数据的存储方案，不仅包括实体及实体关系的存储格式、还包括数据传递，数据复制，数据同步等策略。

求系统架构图逻辑部署图区别??

1.系统架构图是个统称,其实包括逻辑架构图、部署架构图、运行架构图、网络架构图等.因此系统架构图是个比较广泛的概念. 2.逻辑架构图一般说的某个软件系统的内部包、类、对象之间的逻辑关联关系,如继承、泛化、关联等. 3.部署架构图描述的是一个软件部署到现实环境的布置情况,因此一般在图形上是表示软件的某个部分、组件在对应硬件环境下的物理与调用关系.如分布式系统,这个图是肯定需要绘制的. 这些图的理解,关键是要自己去动手绘制才会加深理解,你可以多看看别人的图. 希望对你有帮助!

什么叫做软件系统结构图的宽度?

程序结构图的例图及有关术语列举如下: 深度:表示控制的层数. 上级模块、从属模块:上、下两层模块a和b,且有a调用b,则a是上级模块,b是从属模块. 宽度:整体控制跨度(最大模块数的层)的表示.

用什么软件可以画软件系统体系结构图?急!!!!

我用sybase的powerDesigner,出数据库模型很迅速. 有的人用微软的visual studio,也不错,.net平台下的. office系列画公司部门结构表都很困难,它不够专业. 最牛的应该是rose,多种编程语言多平台都可以自动生成一部分代码.不过,唯一遗憾的是,界面方面它无能为力(过于专业化).
