天正软件中怎样标注坐标
天正建筑软件界面中,左边命令栏中有一个“符号标注”命令,里有坐标标注的命令
天正怎么进行坐标标注 |天正建筑|建筑问答
先用UCS把原点设置为你要的,然后用point命令,按XXXX,XXXX输入你要的点的坐标值,一般是Y在前,X在后.设置的点看不见的话,在点样式里换一个样式,然后重生成.如果是已知图上某个点的坐标,但是这个点的图上测量坐标跟你知道的数字对不上,那么就新建一个DWG文件,然后把原点设为0,0,0.中间逗号隔开,然后用我上面说的方法,用POINT标出你知道坐标的点,然后把原图复制过来,让图上那个已知点与你画的重合.这时候,你再标图上的其他点就都是准的了.如果发现数字正确,但是小数点位置不对,SC缩放就行了.
天正建筑里怎样标注坐标?
假设你的指北针设置没错的话… 关掉dyn(动态输入),然后输入坐标先y后x试试~
天正CAD这个坐标要怎么弄?谢谢

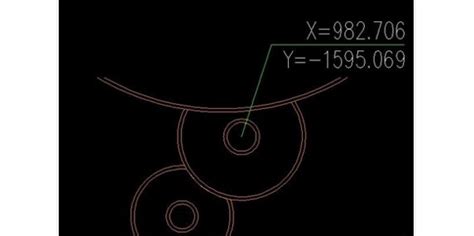

点开天正工具栏中的“符号标注”—-“坐标标注” 在图上点需要的坐标即可.
cad中坐标如何设置及标注?
cad的坐标一般作图,你默认世界坐标系就可以了!如果有需要的话可以UCS—>e,选取对象,设为用户坐标系,便于绘图! 对于坐标点的标注,最好装专业软件,天正建筑和湘源控规里面都有此功能的,关键是用起来方便!如果需要软件,可以留下你的联系方式,我给你发过去!!
天正建筑坐标点设置问题
你标注的和原图不一样是因为你没有设置正确的原点. 找左边原点0,0,0的方法有很多,我用两种比较笨的方法很简单.你输入L命令,画直线的命令,不要在图上点鼠标.直接键入0,0,0.这样你这条直线的起点就自动指定到了0,0,0,随便找第二个点,你就知道了0,0,0的位置.在图的左下方有个XY的坐标轴,用鼠标选择XY轴的交点位置,直接拖动到你想设成0,0,0的位置,坐标轴会自动回到图的最左下方,但是你指定的点已经是0,0,0 了.可以用上面的方法检测下原点是否改变. 你要坐标标注和原图一样,可以这样,你先表一个点,手动改成和原图一样的指,开动态标注.复制已修改点的坐标到其他点即可. 希望能帮助到你,望采纳
天正7.5坐标标注具体怎么用？
坐标标注在总图上很有用。
一般坐标用于放线，为什么用坐标定位，是为了保证放线精度。当然也便于测绘和信息库建设的目的。现在放线基本都用上了全站仪之类的精密仪器。而这些测绘仪器，大家都习惯于通过经纬度的既有的坐标系统来定位，因为每个地方都有自己的测绘系统，有水准面等等。
而天正中的世界坐标就是按照既有的坐标系统来的，但准确标注的话要保证一点：不要移动原始地形图！原始地形图上每个点都有坐标，而且有高度，只是没标注出来。
用户坐标标注是用户自己设的坐标系统，你不设的话就是以横、竖两个方向作为坐标轴，以0，0为原点的坐标系。用的时候是这样的：先在现场找一个有标志的点，作为原点，最好是能和城市测绘坐标对的上的点，比方有测绘标志。然后找一条线，这条线不一定真实存在，可能是两个点的连线，比如两栋房子外墙交点的连线，也可能直接是外墙线、田埂等等，那么坐标系统就出来了。回到图上，UCS命令新建一个坐标系，就可以标了。你可以发现新建坐标系之后，标一个点，出来的数字和你新建之前标的数字不一样了，原因就是你新建坐标系之前是按我刚刚讲的默认坐标系。
天正坐标标注怎么和cad标注不一样,怎样设置呀?
天正标注的坐标单位是mm,标注上的坐标单位是mm. 你把软件提示的坐标除以1000再看看.
天正建筑8.5 怎么用已知的两个坐标设置坐标系求解,一个坐标设置后第二个坐标怎么设置??
你设置完第一个之后. 输入L 画直线. 直线的第一点起始于你刚才设置坐标的点. 结束点输入你已知的第二个点的坐标.这样就得到一根直线. 随后选中整个图,旋转它.让第二个已知点的位置移动到刚才直线的末端. 这样两点就确定这个坐标系了
怎么在天正里建立坐标系
我告诉你个最笨的办法:用天正随便标注一个点,即得一个点的已知坐标,然后根据这个已知坐标画直线找到坐标原点,然后根据坐标原点画直线找到图纸上的已知的一个坐标点,然后把图形按照已知点拖过去重合,完成!注意:如果已知的两点不是在同一X轴或Y轴上,那把斜角量出来,把图拖过去重合后旋转这个角度即可.一般人我不告诉他.
