如何在WORD文件中插入CAD图形

如何在WORD文件中插入CAD图形

1、欲将ACAD的图导入word,有许多种方法,如果仅仅导入局部图形,我建议在ACAD中使用输出wmf矢量格式图形,可以直接插入word或者wps文件中。这种矢量格式图形是微软定义的格式,许多文本软件都可以使用,通用性较好。

2、这种格式是矢量图形,好处是能任意缩放,不失真,表现细微图形特好。不要使用输出jpg和bmp等点阵图形,那样太粗糙,且不能随意缩放,失真太大,文字都看不清。

3、在ACAD中,“文件——输出”中可以找到输出的命令。也可以在命令行直接输入wmfout命令,回车,按命令行提示操作即可。

4、方法2.在CAD中,菜单“编辑——复制”,选中图形,直接插入WPS。此方法也不失真。但是插入的图形是原图颜色(原图背景色若是黑色,粘贴后还是黑色。但是你可以临时将背景色调整为白色再复制)。

5、小经验:输出图形之前,最好将ACAD显示窗口调整到比图形稍稍大一点儿的范围,否则输出后空白区域太多,虽然可以在文字处理器中调整,总是嫌麻烦。

6、也可以用word或者wps的“插入对象”直接插入dwg文件,这样插入的图形,在联机时,若对方文件改变了,插入的对象文件将自动更新。好处是自动联动更新,当原来文件发生变化时,插入的图形能自动随时跟随变化,缺点是速度慢,如果是不是本机文件,又没有联网,可能失效。

补充说明:

7、wmf格式,不能直接插入网页显示。需要转换为点阵图形:如jpg bmp tif gif等才能用于网页显示。

8、wmf图形能用ACDSEE看图软件直接查看和转换,但是不能被photoshop软件查看和编辑。(photoshop仅能打开点阵图形和编辑。)

怎样在Word文档中插入AutoCAD图形?

怎样在Word文档中插入AutoCAD图形?

BMP或WMF等格式输出,然后插入Word文档,也可以先将AutoCAD图形拷贝 到剪贴板,再在Word文档中粘贴.须注意的是,由于AutoCAD默认背景颜 色为黑色,而Word背景颜色为白色,首先应将AutoCAD图形背景颜色改成 白色.另外,AutoCAD图形插入Word文档后,往往空边过大,效果不理 想.利用Word图片工具栏上的裁剪功能进行修整,空边过大问题即可解决.

如何在WORD中插入CAD图,庆详细说明

如何在WORD中插入CAD图,庆详细说明

我再加一种方法:

1、在WORD文档中,菜单中点插入/对象/。

2、选择“由文件创建”选项卡。

3、点“浏览”按钮。找到插入的CAD文件。

4、然后选中“链接到文件”。

5、点确定。

此时在WORD文档中就可以看到插入的图形了。

6、再用WORD中的图片工具栏编辑一下,主要是调整大小,修剪多余的幅面。

OK啦!

注意事项:无论那种方法,都要先把CAD的线条颜色调整为黑白色,否则在WORD中打印出来的线条会变浅!

在此,我还有一问题:

用目前这几种方法所插入的图形,在屏幕上看效果还可以,但是打出来的效果,其线条全部较细。明显不如CAD打印出图的效果。

我也看了别人介绍的一些方法,方法多繁琐,

不知谁能介绍一种简捷的打印效果好的方法。

在此向大家请教了。

如何在word文档中插入cad

补充个方法:可以在CAD中选择你想要插入的图形(选择时最好将选择的所有图形布满窗口),选择后复制(ctrl+c),然后直接粘贴(ctrl+v)到word中.图形在CAD窗口中的大小直接决定粘贴后的大小.

如何将AUTO CAD中的图形文件插入到WORD中呢?

你的机器上装好CAD后,打开word文档,选择插入→对象,会弹出一个对话框,有“新建、由文件创建”两个选项卡.在“新建”选项卡里可以插入各种机器上已有的文件类型对象,选择“AUTOCAD图形”,然后在插入的CAD 对象上上双击鼠标,会打开AUTOCAD,可以在里面进行作图,作图完毕后关闭CAD软件,选择“保存修改”,就插入成功,以后修改时直接双击就可以修改;在“由文件创建”选项卡中选择“浏览”,可以选择插入已经做好的各种文件,直接选择做好的CAD文件插入即可.

如何在word文档中插入cad图

方法/步骤

1

打开需要插入的CAD图形文件。

2

在CAD图形文件中,点击“工具”菜单,选择其中的“草图设置”,打开“草图设置”对话框。

3

在“草图设置”对话框中单击左下角的“选项”,打开“选项”对话框。

4

再“选项”对话框中选择“显示”命令条,并在“窗口元素”中单击“颜色”,打开“图形窗口颜色”对话框。

5

在“图形窗口颜色”对话框中,将颜色改为白色,并单击左下角“应用并关闭”按钮。

6

关闭所有对话框,CAD图形背景变为白色。

7

打开WORD文档,将鼠标光标放在需要插入图形的位置。

8

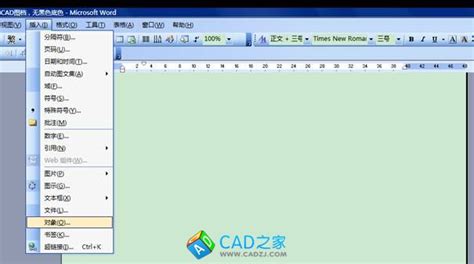

在WORD中,点击“插入”菜单,选择“对象”,打开“对象”对话框.

9

在“对象”对话框中,选择“由文件创建”命令条,选择浏览。

10

找到要插入的CAD图形,点击确定,就可以了。

如何把CAD图形插入到WORD文档?

你用什么方法插入的图形啊? 如果用复制和粘贴,就双击白色的图形区域,电脑会打开CAD,现在只要双击鼠标中键,将有的对象显示在当前的窗口中(就是把你要在WORD中显示的区域,显示在当前窗口就行了),再关闭CAD就可以了. 因为你使用的是复制和粘贴,所以图形区域位置可能会有变动. 或者使用文件–>输出,将图形输入为WMF格式,再插入到WORD中,WMF是矢量图的格式,到WORD中,显示的线条;

怎么把CAD图导入Word文件

在编辑word文件时,怎么样精确地把CAD图形导入到word文档中,并且把黑背景的CAD图转换为白色的图片呢?方法有好多种,可以用截图的方式来完成,也可以用复制—粘贴的方式来完成,但这些办法都不是很好用(你懂得),今天我推荐一种办法给大家,既简单而又精准,希望能帮到大家。工具/原料Auto CAD 2007 word方法/步骤先打开需要导出的CAD图形 然后将背景色设置为白色,这样便于在word文件中设置白底黑线的图形文件,具体操作,如图所示: 然后点击确定,整体背景色显示为白色 点击—–文件——输出——-弹出对话框选择文件类型——图元文件(*.wmf)——–保存 鼠标变化为捕捉方块,点击方块—–把要输出区域框选—-回车—-完成 打开 word文件,点击—-插入—–图片—–来自文件—- 然后在弹出的对话框中选择要导入的图形文件—点击确定 这时看到导入的图片图形部分小而空白处较多,怎么办呢? 点击word文件中的图形编辑器—–裁剪—–把图形放大(或缩小)到需要的尺寸。10 可以用这种办法放置多张图形。

如何在WORD中插入CAD文件

直接在cad复制,然后在word粘贴,我都是这么做的,不过后来的自己修改下大小

word文档中怎么插入cad图

直接选中复制,如果要求高可以先把背景改为白色 在复制黏贴即可
