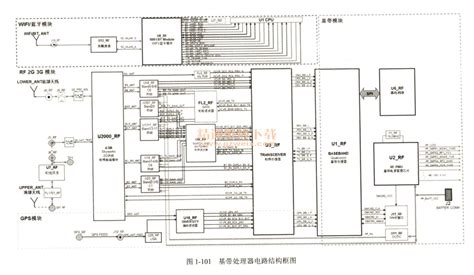

手机电路图,手机电路图原理讲解缩略图

手机电路图的基础知识

手机电路图的基础知识

从电子元器件开始学习,要能认识电子元件,知道每个元件的作用及简单的检测方法,然后点电路基础,数电,模电,电力电子等、、、

如何快速读懂手机电路图?

如何快速读懂手机电路图?

一、熟练掌握手机电路中常用的电子元器件的基本知识,如电阻、电容、电感、二极管、三极管、场效应管、集成电路、显示屏、滤波器、开关等,并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等。

二、掌握一些由常用元器件组成的单元电子电路知识。例如滤波电路、放大电路、振荡电路、电源电路等。

三、应多了解、熟悉、理解电路图中的有关基本概念。比如关键点的电压,各点电压如何变化、如何互相关联,如何形成回路、通路,哪些构成直流通路、哪些形成信号通道、哪些属于控制信号等。

四、对手机有一个大致的了解。例如手机的功能,除了基本的通话外,其他如红外、蓝牙、照摄像等,检查它可能由哪些电路单元组成。

五、在电路图中寻找自己熟悉的元器件和单元电路。看它们在电路中起什么作用,然后与它们周围的电路联系,分析这些外部电路怎样与这些元器件和单元电路互相配合工作。

六、不断尝试将电路图分割成若干条条框框,然后各个击破。

七、要多看、多读、多分析、多理解各种电路图。除反复独立思考外,也可以向内行请教,还可以多阅读这方面的教材与报刊,还可以上专门的网站,从中吸取营养。

八、了解电路图中的英文所代表的含义。有时,电路图中的英文实际上的简写的缩略语,有时是组合使用的,如ant是antter天线的简写,而antsw是ant(天线)和sw(开关)的组合,其含义就是天线开关。另外要注意有的词只出现在其特定的部分,它的出现也代表的起所在电路的基本功能。如,电路图中如出现“ant”,那就表示是手机里射频部分中的天线相关电路了。

九、具备一定的电路原理知识。主要包括和射频、音频、电源电路相关的模拟电路知识、和逻辑电路相关的数字电路知识。

如何读懂手机电路图?

如何读懂手机电路图?

先看外围电路,比如天线,电池的接口,充电器的接口,sim卡接口 还有按键部分,送话器,听筒等等,前提是你必须知道这些物件的图标.然后一步一步再往里找,还有就是英文的缩写.一定要记住.

如何用手机画电路图

手机可以通过图片编辑,画一下简单的线条,辅助文字,可以画一下简单的电路图,复杂的电路,需要电脑用cad之类软件画电路图.

手机电池一般电路?

这个是大略的一个手机电池电路图,其实现实这样专业手机电池知识,在国产弘毅电池论坛这样的专业手机电池网站可以找到的,自己平时没事就到一些专业手机电池网站,论坛去学习,那里有很多专业知识的.希望能帮助你.

怎么样能简单的认识手机电路图。110分送上

要看懂手机电路图,必须要掌握一些必要的方法。初学者识图时,有一点难度。从方框图开始到单元电路图、等效电路图,最后能看懂整机电路图。而在这中间还要知道:

一、熟练掌握手机电路中常用的电子元器件的基本知识

熟练掌握手机电路中常用的电子元器件的基本知识,如电阻、电容、电感、二极管、三极管、场效应管、集成电路、显示屏、滤波器、开关等,并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等,根据这些元器件在电路中的作用,懂得哪些参数会对电路性能和功能产生什么样的影响,具备这些电子元器件的基本知识,是看懂手机电路图必不可少的。

二、掌握一些由常用元器件组成的单元电子电路知识

掌握一些由常用元器件组成的单元电子电路知识,例如滤波电路、放大电路、振荡电路、电源电路等。因为这些电路单元是手机电路图中常见的功能块,掌握这些单元电路的知识,不仅可以深化对电子元器件的认识,而且通过这样的“初级练习”,也是对看懂、读通电路图的锻炼,有了这些知识,为进一步看懂较复杂的电路奠定了良好的基础,也就更容易深化自己的学习。

三、应多了解、熟悉、理解电路图中的有关基本概念

应多了解、熟悉、理解电路图中的有关基本概念。比如关键点的电压,各点电压如何变化、如何互相关联,如何形成回路、通路,哪些构成直流通路、哪些形成信号通道、哪些属于控制信号等。看电路图最忌讳的是眉毛胡子一把抓。因此最重要的是了解信号流程,即主信号的走向,或者说信号从哪里来去向是哪里。如果是规范的原理图画法,它的信号走向时有规定的,一般来说原理图的左方是信号的入口,右方是信号的出口。根据这个原理很容易了解到这张原理图的功能是什么。然后再把原理图细分成若干部分,仔细了解每一单元的功能,你就会对整个功能有个大体了解。当然首先你应对单元功能电路有比较多地了解。由多张图纸组成整机电路图一般情况下都有图纸编号。图纸编号的顺序就是整机的工作流程。掌握这些原则是可以很清晰地看懂电路图的。

四、对该手机有一个大致的了解

要看懂某一手机的电路图,还需对该手机有一个大致的了解,例如由手机的功能,除了基本的通话外,其他如红外、蓝牙、照摄像等,检查它可能由哪些电路单元组成。这对读懂、读通它的电路图可以少走弯路。

五、在电路图中寻找自己熟悉的元器件和单元电路

经常在电路图中寻找自己熟悉的元器件和单元电路,看它们在电路中起什么作用,然后与它们周围的电路联系,分析这些外部电路怎样与这些元器件和单元电路互相配合工作,逐步扩展,直至对全图能理解为止。

六、不断尝试将电路图分割成若干条条框框,然后各个击破

不断尝试将电路图分割成若干条条框框,然后各个击破,逐个了解这些条条框框电路的功能和工作原理,再将各个条条框框互相联系起来,将整个电路图看懂、读通。

七、要多看、多读、多分析、多理解各种电路图

要多看、多读、多分析、多理解各种电路图。可以由简单电路到复杂电路,遇到一时难以弄懂的问题除自己反复独立思考外,也可以向内行、专家请教,还可以多阅读这方面的教材与报刊,还可以上专门的网站,从中吸取营养。只要坚持不懈地追求、努力,学会看懂电路图并非难事。

八、了解电路图中的英文所代表的含义

了解电路图中的英文所代表的含义。有时,电路图中的英文实际上的简写的缩略语,有时是组合使用的,如ant是antter天线的简写,而antsw是ant(天线)和sw(开关)的组合,其含义就是天线开关。另外要注意有的词只出现在其特定的部分,它的出现也代表的起所在电路的基本功能。如,电路图中如出现“ant”,那就表示是手机里射频部分中的天线相关电路了。

九、具备一定的电路原理知识

要完全看懂手机电路图就要具备一定的电路原理知识。主要包括和射频、音频、电源电路相关的模拟电路知识、和逻辑电路相关的数字电路知识。也就需要了解相关电路原理中的常见电路定理、定律,如欧姆定律、基尔霍夫定律等。

如何更有效的看懂手机电路图?

要看懂电路图,首先要学会认识电子零件的作用和符号等等,还有就是电路的去向…你要想懂最好买一本关于你需要的书籍,然后不懂的再找个懂的人问问!

如何读懂手机电路图

读懂电路图,你首先必要要知道手机里面每一个元器件所起的作用,现在手机里面的元器件都是贴片元件,那么你就要分清除哪个是电阻,哪个是电容.哪个是三极管.哪个是晶振.这样你在去了解哪部分是射频电路等等!没有说是快速的!

谁有手机最仔细的电路图分布图片?

我有哈!但是我不会画图 接收流程是:手机接收的外来信号进过天线到天线开关,在送到滤波器进行滤波,滤波后的信号送到高放管进行放大,放大后进行第2次滤波,然后再进行与一本振的信号和模拟信号进去1次混频,混频后在进行滤波,然后送到中方,进行放大,放大后的中频信号送到中频进行2次混频,然后在经过调制解调侯送到CPU进行压缩解码解密,在送到电源IC进行D/A转换,转换后还原成语音信号,在送到听筒,推动听筒,发出声音! 混频是在中频进行的哈,现在好多音频都集成在电源IC一起了!我有详细的图纸!同行.(*^__^*) 嘻嘻…….随便做个广告!大竹恒业电讯专业手机维修,常年招生\随到随学\学会为止!祥询QQ:704936

手机原理图的电路符号

这个图只是部分电路吧,图中画圆圈的带箭头是引到其他部分电路的方向示意.
