做桥架弯用几何计算器公式怎么算
原材料桥架直通、画线工具笔、直角尺、桥架计算器
切割工具手磨机、锤子、米尺、手提钻
1、弯头度数的计算可以用公式来计算！例如：30度上下爬坡弯头的公式为 x=0.536*e。
2、另外还可以借助桥架计算器来计算出结果跟公式计算结果一样，第一就是方便直接算出。
3、根据公式计算出结果。
4、先画好上弯线之后，用手磨机进行切割，明确哪里有切割的，切割出来后合并。
5、切割好上弯，接下来是斜边尺寸计算：2乘以爬高尺寸等于斜边尺寸。
扩展资料
制作的注意事项：
1、根据勾股定律：c2=a2+b2 ，等腰直角三角形中 a=b 那么根据勾股定律所得c2=2a2 或c2=2b2 所以 : C=√2 √2=1.414 ，实际应用时大约取1.41就行了。
2、切割取角时要保留三角形的一边不要切割，留作折弯后打螺丝。 在施工中为了保证电缆不受训坏、保证宏观工艺、桥架转弯要流畅、尽量不出现死直角，要用两个45度来完成一个90度弯。
3、制作45+45度的立90度弯： 取桥架宽度乘以0.4所得值W、 在需要处画出中线后往两边分别量出W成三角型、然后切割所要切的线、弯曲即成。

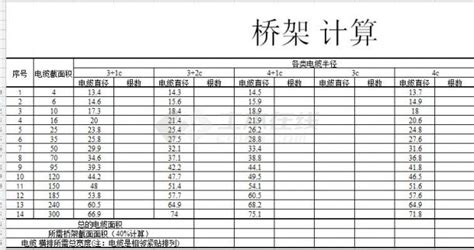

电缆桥架宽度怎么计算？
电缆桥架宽d度的计算：
1、电力电缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+…… 式中：d1、d2、d3……为各电缆直径；n1、n2、n3……为相应电缆直径的根数； k1、k2、k3……为电缆间距（K值最小不应小于d/4） 控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右） 电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+… 需要的托架横载面积：S=S0/40%
S＝S/h＝S0/40%h
式中：h为电缆桥架净高。
形式:结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式 C为槽式、ZH为组合式） 类别：类别种类序号（用阿拉伯数字加英语字母表示） 规格：规格或规格序号（用阿拉伯数字表示）
100×100的桥架爬10公分高怎么算
你这个问题问得有点广泛了! 因为100*100的桥架可以做 30度弯头,也可以做 45度的弯头!主要看你做多少度数的! 下面我用计算器给你算一下 30度 和 45度的爬高 10公分 斜边是多长! 这个是做30度弯头,爬高10公分,斜边长为 20cm 这个是 爬高 10公分,做45度的弯头,斜边长度为 14cm 希望可以帮助到你!

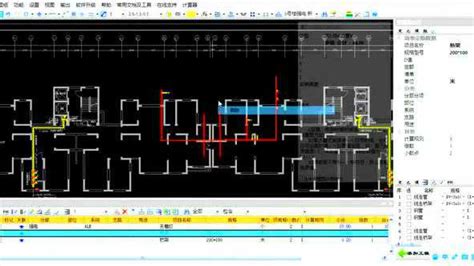

鲁班软件怎么计算桥架?望好心人帮帮忙!
我只知道用天正计算… 首先图纸上必须用天正桥架画.然后直接用 桥架统计
电缆桥架支架怎么计算?
按桥架的米 转换成支架的KG.
桥架怎么计算多少钱一米啊
桥架多少钱一米不是计算出来的,而是销售商对不同规格、材质的桥架都有一个价格.你要考虑的是他给你的桥架是否符合你的要求,比如厚度,材质,是否带盖板,是否满足防火要求,是否配套螺丝,地线编织铜带,支吊架等问题.最后才能说道价格.
桥架计算囗决
桥架计算囗决 桥架三线距离=边高乘以公式 30°乘0.5 45°乘0.8 60°乘1 90°切两个45° 水平弯的切面在底部!在底部切
做桥架弯,用几何计算器怎么算桥架下料口的尺寸,我有高度,直长,斜长的尺寸,比如,桥架高十公分,怎么
勾股定理,斜边的平方等于两个直角边平方的和
怎么计算电缆桥架支架?
计算桥架支架,也就是计算支架的长度.要算长度就要了解施工做法,一般图纸上会有桥架的做法大样图(详图、设计说明等),若是没有,会提示你查看参考图集(按照图集计算即可,如上面我负责的一个项目的图纸)
如何快速计算桥架及管线
电缆桥架的宽度设计时分电力电缆和控制电缆,计算公式不同: 对电力电缆可以采用上面的公式,控制电缆可以采用这个公式:b=S/h=S0/40%(S=S0/40%) 式中S0=n1*S1+n2*S2+n3*S3+. n1,n2,n3…为相应电缆根数;S1,S2,S3.为各电缆横截面积(按电缆外径计算): S—-桥架空间横截面积 h—桥架空间净高 你的计算方法公式都对的,就是电缆直径计算方法不对,应该这样计算就比较准确了 0.7854 * 电线半径(毫米)的平方 * 股数 如48股(每股电线半径0.2毫米)1.5平方的线: 0.7854 *(0.2 * 0.2)* 48 = 1.5平方
