平面布局图怎么画(平面布局图怎么画视频)

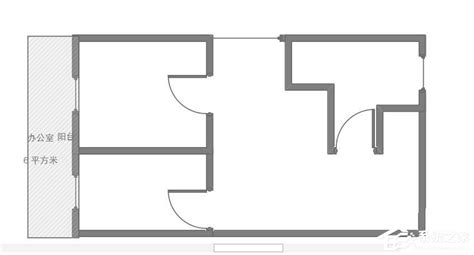

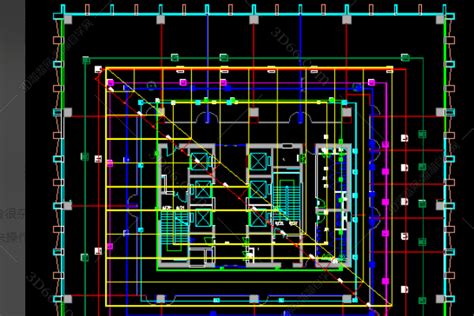

平面布局图怎么画(平面布局图怎么画视频)缩略图

如何绘制平面图

如何绘制平面图

用一个假象水平面剖切平面经过房屋的门窗洞口之间,把房屋剖切开,移去剖切平面以上部分,将剖切平面以下部分向H面做正投影所做的水平剖面图.一般建筑有几层就画几个平面图,房屋的中间有若干层构造完全一致时,可以用一个平面图表达,叫标准层平面图. 平面图的作用是表达房屋建筑的平面形状、房屋布置、内外交通. 平面图上主要有图线、定位轴线及编号、尺寸标注、剖切位置、指北针、详图索引、名称的标注. 绘制平面图的顺序是画墙柱的定位轴线、画墙厚和开门窗、加重画细部、标注尺寸图名及比例.

建筑平面布置图怎么画?

建筑平面布置图怎么画?

包括现场道路,施工设备,材料堆放,临时设施,给水供电,等的现场布置图!我有图片可是发不上来!

cad平面图的画法

cad平面图的画法

先设图层界限,设图层,墙体的画法有两种,一种是多线,还有一种是用直线,再用偏移,

家居平面图怎么画

用CAD软件进行精确绘制,绘制前应做一定的设计,对整体布局、干湿分区等进行必要的归整,并注意风格搭配,同时必须注意结构墙体、柱子和天花上的构造梁等不能改造或移除的要素.CAD之后,要进行美化的话可用Photoshop软件进行填色和效果处理,包括使用一些素材进行填充处理等.

怎样绘制平面图

用CAD软件啊,按照房子的每一面墙的长度画出来就可以了

施工平面布置图怎么画?

1、场地现有情况.外边线;建筑物轮廓线.主要道路路口,水电接入点,市政、排水出口. 2、拟布置五小设施情况.围墙;入口大门;办公室;生活区,食堂,宿舍,厕所;洗车台;临时道路; 3、主要设备情况.塔吊,起重机;施工电梯;砂浆搅拌机; 4、拟布置的管线等.配电房,输电线路;给水管;排水设施,沉淀池;消防管,消防栓; 5、各种仓库,加工厂,堆场.模板仓库,钢筋加工厂;钢筋堆场;化学品仓库等等.

初学者在电脑上怎样画建筑平面图

先画轴网,再画墙体,布置门窗,标注尺寸,再画房间布置.

怎样画CAD平面图

cad画房屋平面图..如果你是画已知房屋的话,就是要先量房.. 把量到的草稿平面在CAD里面用line(线条)快捷键"L"画出来,直接画一笔输入一次你量到的尺寸就行了 如果是直接画设计的房子平面,那就得你事先设计好草图.再进CAD里面用线条等工具制图..一般默认的是毫米米单位.所以输入尺寸时,比如一米就要打1000,或者房屋外墙一般厚度是24厘米,输入就是240.这种单位设置是目前国内普遍的,如果你输入的是厘米或者米的单位,很可能会导致建模时的麻烦,到时候还得再3D里面再设置单位.拿去公司或者客户那里,打开时,也要重新设置单位..所以建议你不要把单位设置错了.网上很多基础教程,建议你先找个教程看看,再画..

怎么样绘制房间装饰平面图

首先你得对房间的户型有一个精确的尺寸.否则平面会不准确. 然后根据空间的功能结合业主的喜好进行合理的规划. 最后上手做,用什么软件都行,只是个工具而已.绘制软件建议CAD

怎样画CAD的建筑平面图

你打算画成怎么样的啊?(草图可以直接打在草稿纸上) 要是画得精细点的 比如施工图之类的 最好安装个天正软件 因为它就是方便画平面图而设计的(当然前提是你的草图已经完善的差不多了) 具体做要按照一定的步骤: 1、首先就是建立图层 设置好个图层名称 线性 颜色 这样做的好处就是能够让自己清晰地知道该线处在什么位置 是什么功能 跟别人交流时也可以隐藏掉不需要的图层那样让别人也看得清楚 2、再是画出你所需要的平面轴线 比如窗、墙所在的中心轴线(这些天正都有简便方法,建议你先研究下) 3、接就下来就是绘制墙体了 先不用管门窗的位置 等画完了墙线再根据自己所需要位置用里面的工具直接插门窗就行了 当然柱子也一样根据自己的情况插就行了 4、等到前面的都搞定了 可以根据自己的情况 该填充的墙柱填下 该标的文字层面标高标下 更具体的尺寸标注也可以根据需要标 总之 你要多画画 熟悉熟悉CAD 天正 平时也多琢磨琢磨 里面还是有很多东西都挺实际的 不管画正式图纸还是分析图都是很管用的
