图片转cad线条(图片转cad线条的方法)

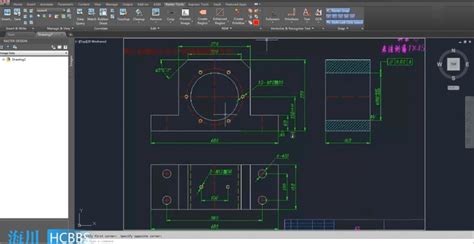

图片转cad线条(图片转cad线条的方法)缩略图

如何将正常图片转换成cad线条

如何将正常图片转换成cad线条

可以上网搜索有很多矢量化软件的,可以直接把位图转化为矢量图的,可以另存为dxf矢量格式文件,就可以在CAD中打开了。如Algolab Photo Vector软件等。

中线CAD软件集快速辅助绘图、规范图纸、图纸分析、数据统计和数据导出为一体。拥有十几种实用快速绘图工具和从简单的电线回路分析到复杂的模拟电路走向分析的多种图纸分析能力,具有强大的导出BOM、导出接线表、导出短路工艺卡、计算电线长度等统计功能。

发展:

中线CAD软件是由陕西浩唐为研发主体,聘请德国HDD软件公司前设计骨干John Swenson设计师、国内汽车线束资深工程师杜昌立、西安交通大学机电学院张曼博士。

历经3年的发展,如今的中线CAD软件更加趋于完善,功能更加强大,使用也更加方便。最新版Harnes7.2的推出增加了导出接线表、智能分析短路点等功能,性能上有了很大的提高。图形技术和交互方式在中线CAD中的应用,使得CAD 的使用进入了一个全新的阶段。

怎样把图片中的线条放到CAD中?

怎样把图片中的线条放到CAD中?

得图片矢量化转CAD软件,如下:

怎么将JPG图片导入CAD中

怎么将JPG图片导入CAD中

1、用以下命令:

寻找路径及图片,导入时指定参照点位置(图的左下角是缺省),指定比例,回车。

提示:ACAD是矢量图工作软件,而jpg格式是位图,不能直接用ACAD编辑图里面的内容。

2、插入OLE对象图片就可以了。

3、将图片转为CAD格式,有两种方法:

A. 用Adobe公司的Streamline软件,可直接将像素位元图转为AI线条档,再用Illustrator软件打开AI档,转换为DXF或DWG文件。

B. 直接用Illustrator软件打开像素位元图,步骤如下:

a用Illustrator软件打开图片。

b按V快捷键,启动选择功能;然后选中图片。

c点开桌面顶部菜单栏下属性栏中的实时扫摹旁边小三角,选择选项中的详细插图。

d再点属性栏中的扩展按钮。此时就会将图片中两种颜色中间的边线转为线条。

e选择文件菜单下的导出选项, 然后再选择导出文件的类型为DWG或DXF; 再选择保存,会弹出DWG/DXF选项‘对话框,选择CAD版本、颜色数、栅格文件格式、等,可不用理会,直接选择确定即可。

怎样才能把图片转换成CAD的图形,进行修改编辑

得要安装专门的扫描矢量化软件,该软件可以将图片转化成线条,并可以存成CAD格式进行编辑,可是该软件安装时需要有加密锁.

怎么将jpg格式转换成CAD格式

去网上下载一个,图片矢量化工具:AlgoLab Photo Vector 把图片导入,之后点击工具栏中的一个奔跑的人图标,就可以把图片扫描成线条,另存之后可以用CAD打开. 你的图面必须清晰,线条分明,否则扫描出来也用不了 笨方法就是把图片拖进CAD中,然后用SPL多段线来慢慢描

jpg转换cad

j您好 楼主 pg如果直接插入图片的话,工具栏——插入——光栅格式,就ok了,当然这样图片是编辑不了的;如果想要把JPG转成CAD里面的那种线条,,先把图片导入ps,用魔棒等工具把你想要的图形做出来,把线以外的背景都删掉.然后把选区生成路径导出到illustrator(简称ai)格式保存,打开ai把所有东西框选,然后用描边把线加粗点就看得更清楚了,最后ai就可以直接保存成cad格式了!希望能帮到你!满意请采纳———————————————-谢谢!

怎样把图片转换为cad形式?

这个问题我非常想问,因为我们都是把线条图片转换为DWG格式的,用SPL来描图. 我们都是这样做的.

怎样将普通图转换为AUTOCAD图形?

在AUTOCAD里插入光栅图像,就可以了,同时注意把选项内的显示标签里的"真彩光栅图像和渲染"打开,如果你要CAD线条的形式,你就用样条曲线描边就是了,这种方法我常用于做说明书和标签!

如何将图片转换成cad的方法

复杂图片只能用线段描边,PS的可以用CDR,AI转曲线,另存为DXF格式.

如何把图片上的线条的文字转化成CAD格式

你可以把图片导入CAD里去钩线条,合者在PS里面钩出来导成AI文件,然后再导入CAD里面. 还有不明白的,可以加:373317236
